Waveshare 4.3 pulgadas 800x600 Pixel Interfaz serial Pantalla de papel electrónico Módulo UART

Visión general

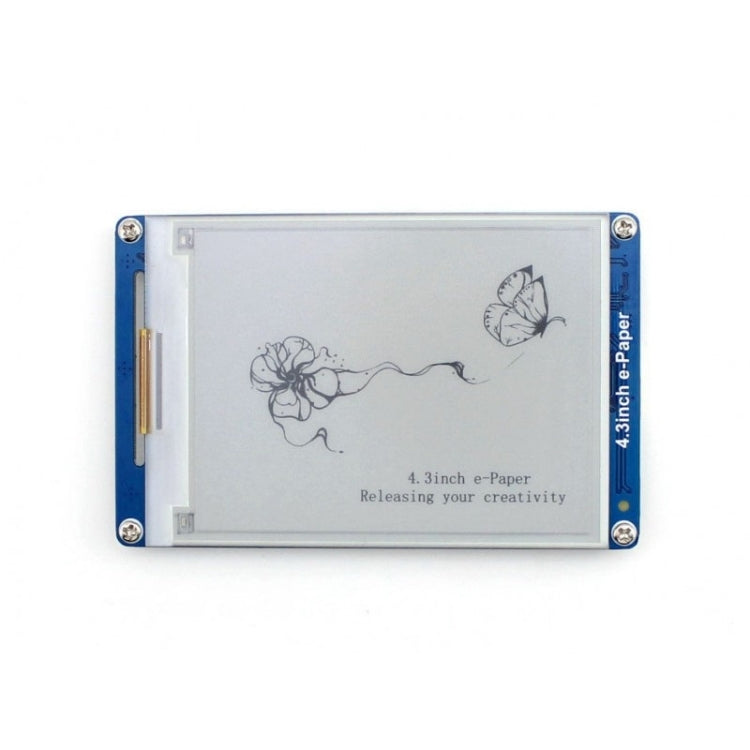

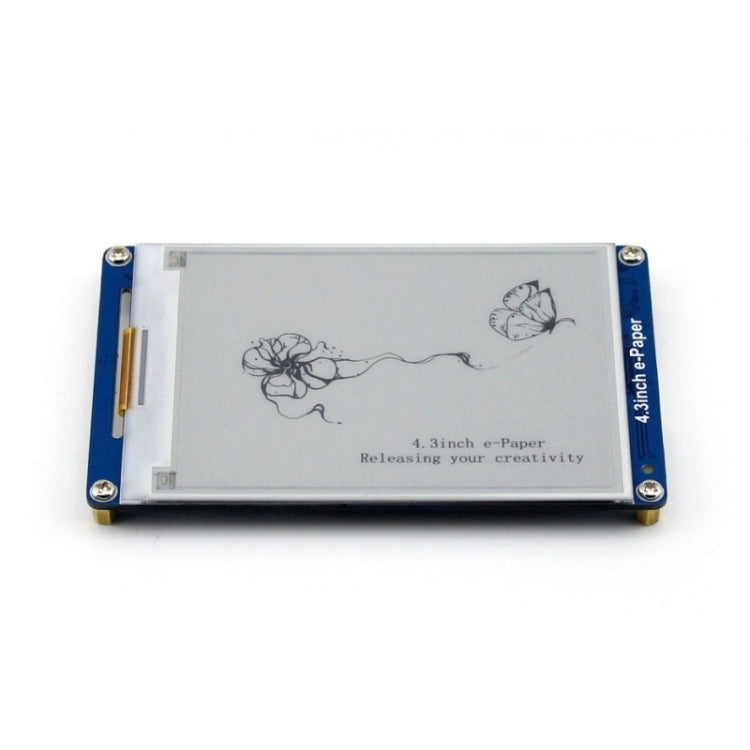

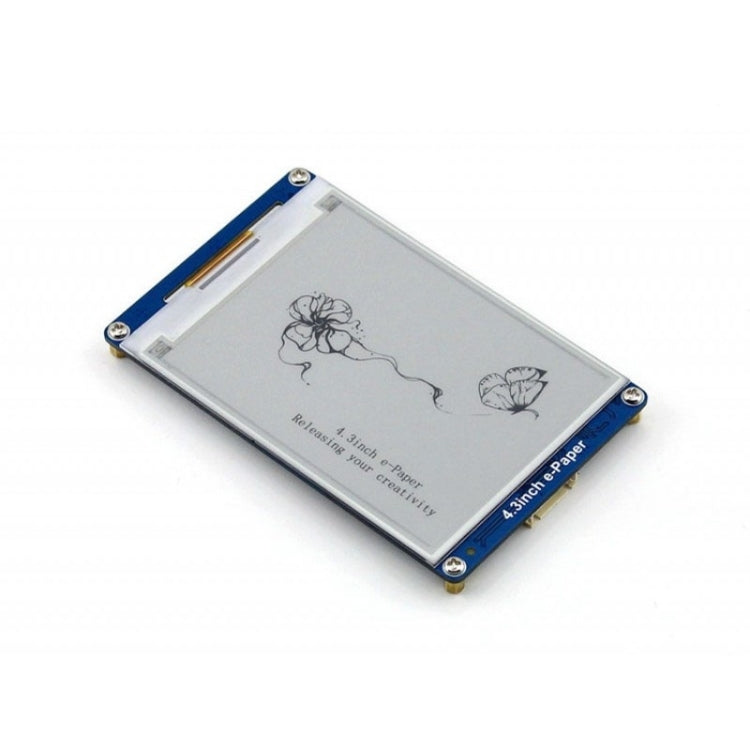

1. Este es un módulo de pantalla E-Ink de interfaz serial, 4.3 pulgadas, resolución 800 × 600, con bibliotecas de fuentes integradas, consumo de energía ultra bajo.
2. No es necesario que sepa nada sobre los complejos detalles subyacentes de e-Paper, ni los algoritmos específicos de visualización de gráficos, textos e imágenes. Todo lo que necesita es la interfaz en serie y todo lo que importa es su creatividad.

Caracteristicas
1. Fácil de usar, muestra cualquier contenido a través de una interfaz en serie, incluidos gráficos geométricos, textos e imágenes.
2. Bibliotecas de fuentes integradas, admite fuentes chinas GBK de matriz de puntos de 32, 48 y 64 y fuentes en inglés

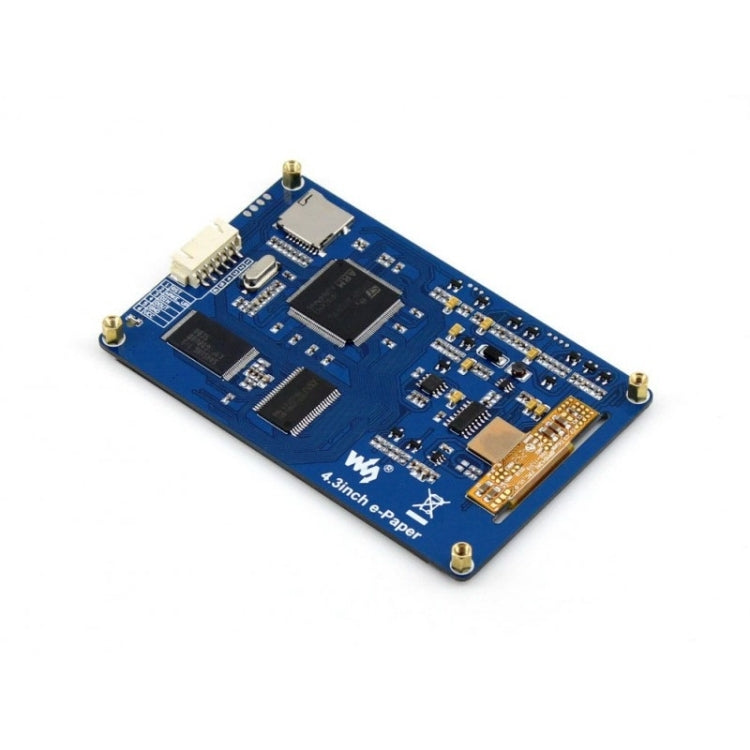

3. NandFlash de 128 MB incorporado, permite almacenar los datos de fuente / imagen en una tarjeta TF externa o en el NandFlash interno
4. Visualización de 4 niveles de gris, resolución de 800 × 600
5. Tasa de baudios de interfaz serial ajustable, 115200 por defecto cuando se enciende
6. Alimentado de 3.3V a 5V, compatible con nivel lógico
7. Consumo de energía ultra bajo, corriente de reposo inferior a 5 mA
8. Viene con software de computadora host, contrólelo directamente en su computadora

Aplicaciones
1. libro electrónico
2. Punto de venta del centro comercial
3. Etiqueta de precio
4. Instrumento de la industria

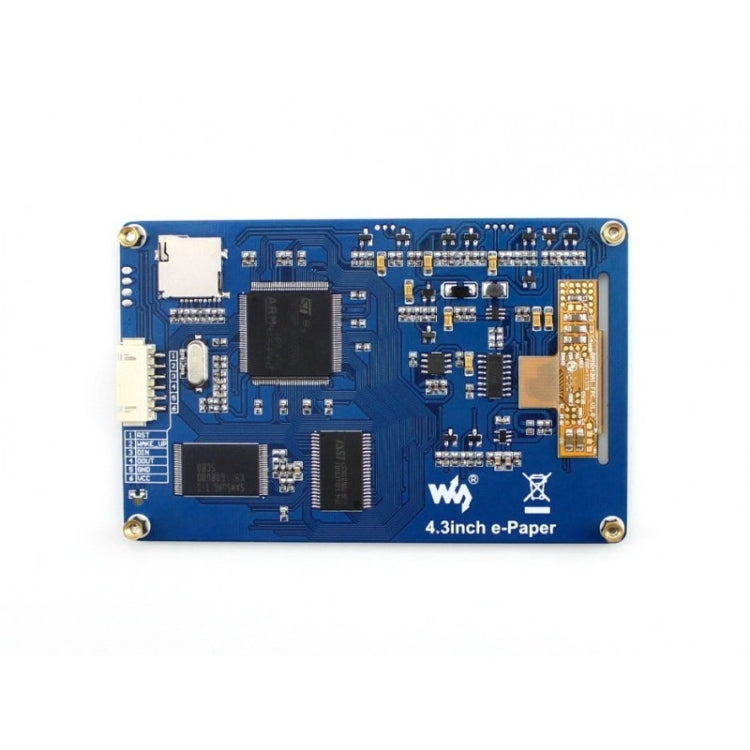

Definiciones de pines
1. VCC: 3,3 V ~ 5,5 V
2. GND: GND
3. DOU: salida de datos en serie
4. DIN: datos de serie en
5. WAKE_UP: despertador externo
6. RST: reinicio externo

contenidos del paquete
Módulo UART de papel electrónico de 1,4,3 pulgadas x1
1. Cable de 6 pines XH2.54 × 1
