Waveshare Open429I-C estándar, placa de desarrollo STM32F4

La placa de desarrollo STM32 diseñada para STM32F429I, presenta la MCU STM32F429IGT6 e integra varias interfaces estándar, bastante fácil para expansiones periféricas.

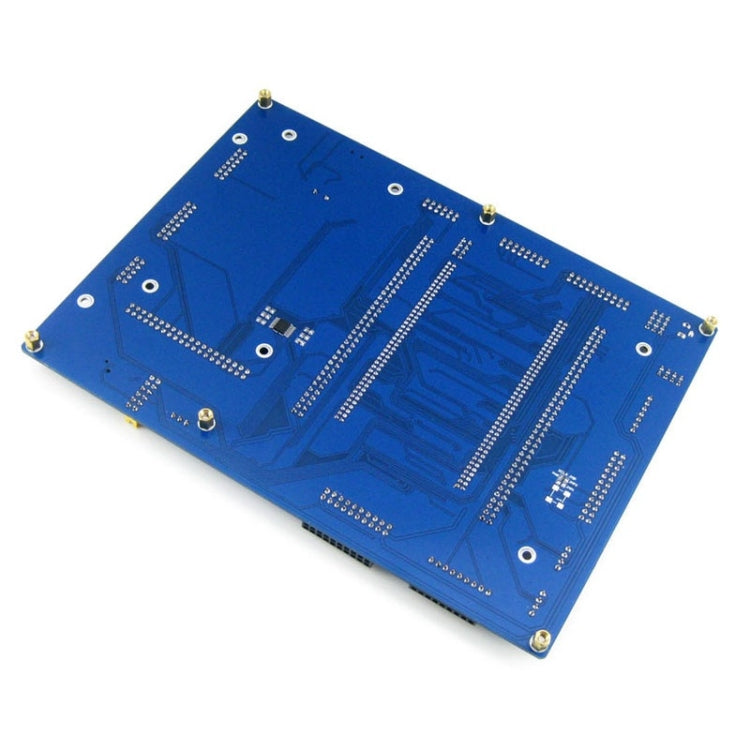

Visión general

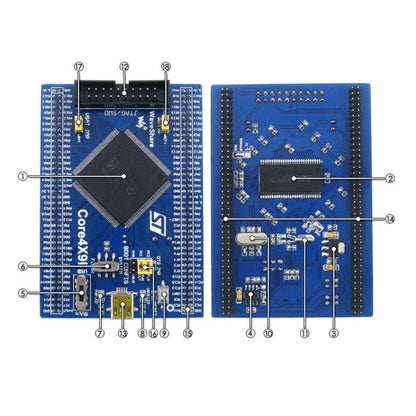

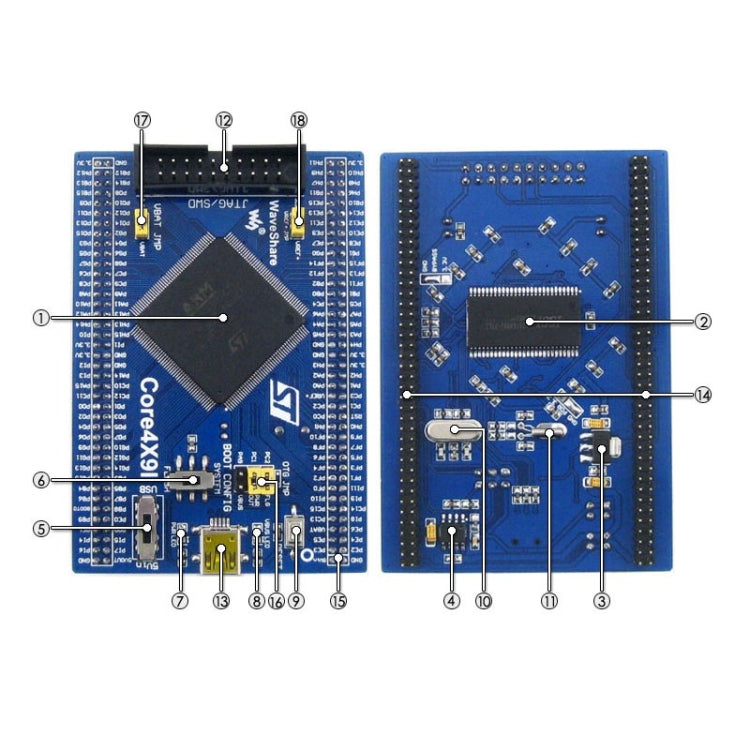

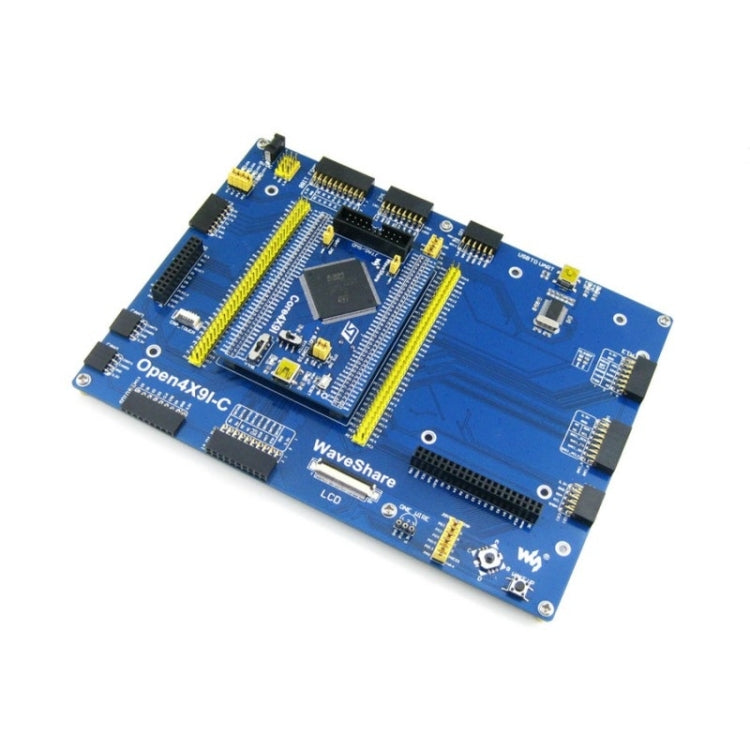

1. Open429I-C es una placa de desarrollo STM32 diseñada para el microcontrolador STM32F429IGT6, consta de la placa madre y la placa central de MCU Core429I.

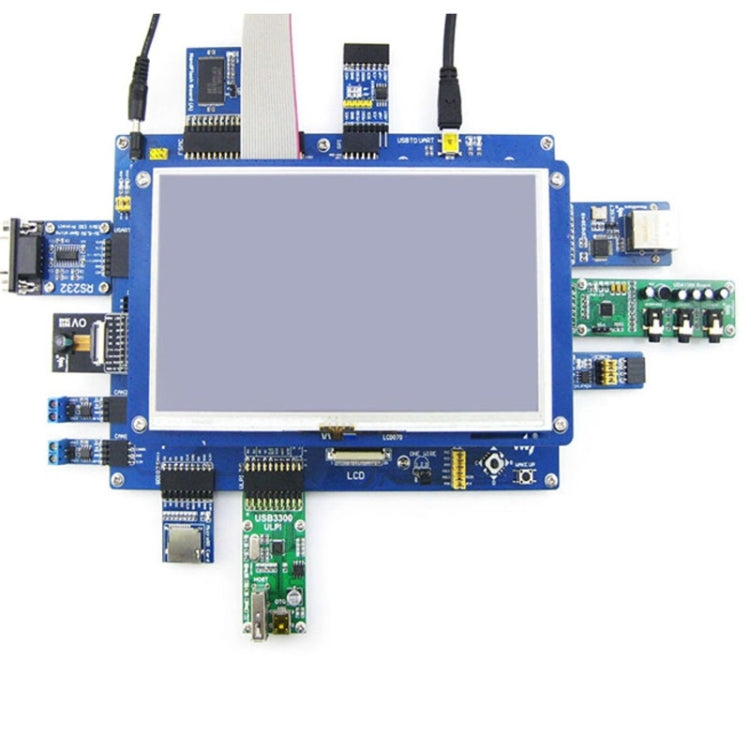

2. El Open429I-C admite una mayor expansión con varias placas de accesorios opcionales para aplicaciones específicas. El diseño modular y abierto lo hace ideal para iniciar el desarrollo de aplicaciones con microcontroladores de la serie STM32.

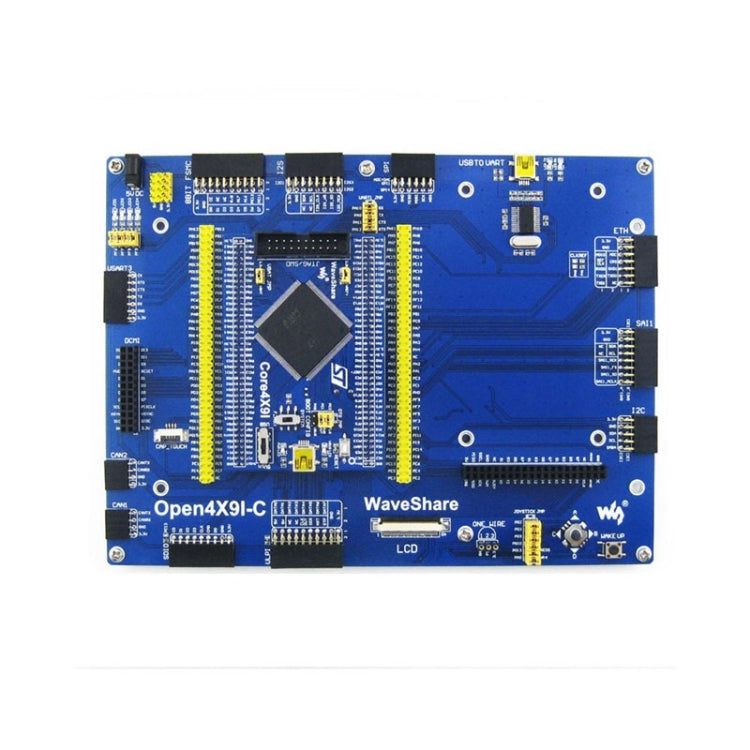

Que tiene en la placa madre
1. Conector de placa base MCU: para conectar fácilmente el Core429I
2. Interfaz USART3: se conecta fácilmente a RS232, RS485, USB TO 232, etc.
3. Interfaz DCMI: para conectar la cámara
4. Interfaz de panel táctil capacitivo: para conectar el panel táctil capacitivo
5. Interfaz CAN2: para conectar módulos CAN
6. Interfaz CAN1: para conectar módulos CAN
7. Interfaz SDIO: para conectar el módulo Micro SD, presenta una velocidad de acceso mucho más rápida en lugar de SPI
8. Interfaz ULPI: para conectar periféricos USB de alta velocidad (el STM32F429I integra un controlador USB HS sin ningún dispositivo PHY)
9. Interfaz LCD 1: para conectar LCD de 7 pulgadas
10. Interfaz ONE-WIRE: se conecta fácilmente a dispositivos ONE-WIRE (paquete TO-92), como sensor de temperatura (DS18B20), número de registro electrónico (DS2401), etc.
11. Interfaz LCD 2: para conectar LCD de 4,3 pulgadas
12. Interfaz I2C2 / I2C3: se conecta fácilmente a periféricos I2C como expansor de E / S (PCF8574), EEPROM (AT24Cxx), etc.
13. Interfaz SAI1: para conectar módulos de audio como el módulo UDA1380
14. Interfaz Ethernet: para conectar módulos Ethernet
15. Conector USB: USB a UART a través del convertidor integrado PL2303
16. Interfaces SPI1 / SPI2:
- Se conecta fácilmente a periféricos SPI como DataFlash (AT45DBxx), tarjeta SD, módulo MP3, etc.
- Se conecta fácilmente a módulos AD / DA (SPI1 presenta una función alternativa AD / DA)
17. Interfaz I2S2 / I2S3 / I2C1: se conecta fácilmente a periféricos I2S como módulo de audio, etc.
18. Interfaz FMC de 8 bits: se conecta fácilmente a periféricos como NandFlash
19. Toma de 5 V CC
20. Entrada / salida de alimentación de 5 V / 3,3 V: generalmente se usa como salida de energía, también conexión a tierra común con otra placa de usuario
21. Conector de pines MCU: todos los puertos de E / S de MCU son accesibles en conectores de expansión para una mayor expansión
22. PL2303: convertidor de USB a UART
23. LED: convenientes para indicar el estado de E / S y / o el estado de ejecución del programa
24. PL2303 TX-LED / RX-LED
25. Cristal de 12MHz: para PL2303
26. Joystick: cinco posiciones
27. Botón WAKE UP: se utiliza como botón normal y / o despierta la MCU STM32 desde la suspensión
28. Puente de USB a UART
29. Puente LED
- Cortar el puente para conectarse a las E / S predeterminadas utilizadas en el código de ejemplo
- Abra el puente para conectarse a E / S personalizadas a través de cables de puente
30. Puente de botón / joystick
- Cortar el puente para conectarse a las E / S predeterminadas utilizadas en el código de ejemplo
- Abra el puente para conectarse a E / S personalizadas a través de cables de puente

El paquete contiene
1. Placa de desarrollo Open429I-C x 1
2. Enchufe USB tipo A a cable de enchufe mini-B x 1
3. Receptáculo USB tipo A a cable de enchufe mini-B x 1
4. Paquete de cables de 4 pines y 2 pines x 1
5. Cable de alimentación USB x 1
6. CD de software x 1
