Waveshare ZED-F9P GPS-RTK HAT A Nivel de centímetro Precisión Multi-Band RTK Diferencial GPS Módulo GPS para Raspberry Pi
Precio habitual
$464.990
Precio habitual
Precio de oferta
$464.990
Precio unitario
/
por
(IVA incluído)
No se pudo cargar la disponibilidad de retiro
- Compra segura
- Garantía Total
- Envíos seguros
características b>

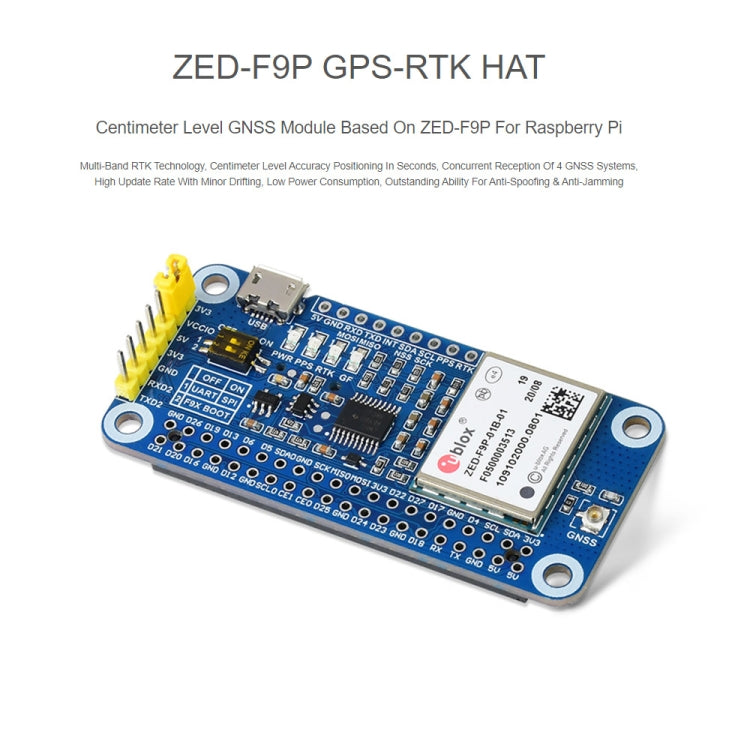

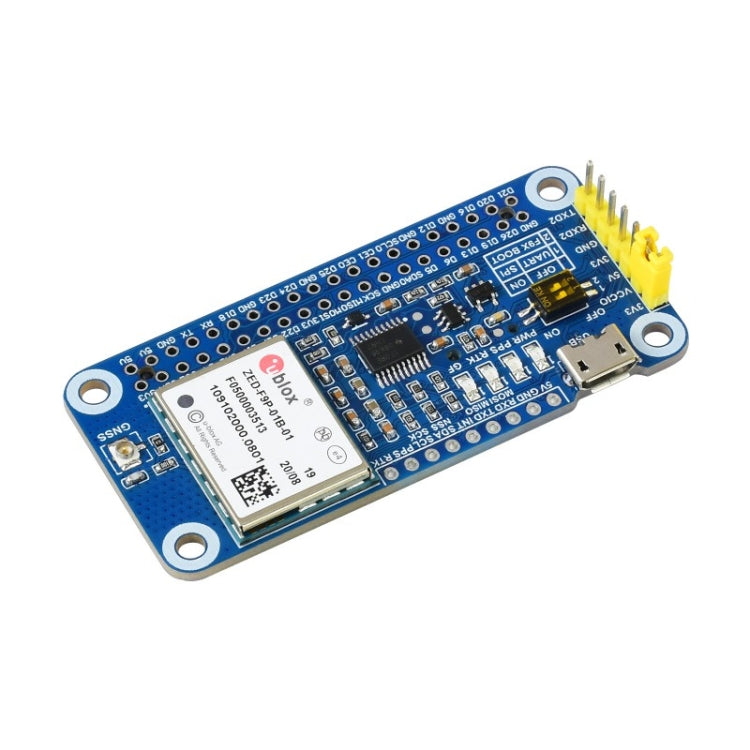

Este es un sombrero preciso a nivel de centímetro Raspberry Pi GNSS basado en ZED-F9P. Proporciona características como RTK de múltiples bandas con tiempos de convergencia rápidos, tasa de alta actualización, soporte de modo RTK de base móvil, recepción concurrente de 4 sistemas GNSS, soporte de sistemas de posicionamiento de aumento, posicionamiento preciso y rápido con la deriva menor y una capacidad sobresaliente para la falsificación anti-falsificación. & Anti-Jamming.
Simplemente adjuntándolo en el PI, es bastante fácil habilitar la capacidad de GNSS para su PI de Raspberry.

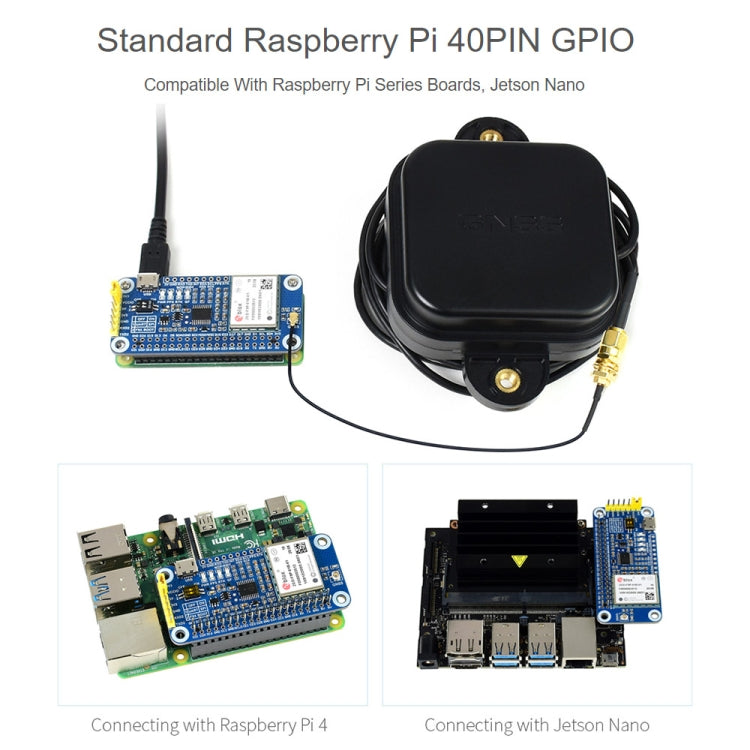

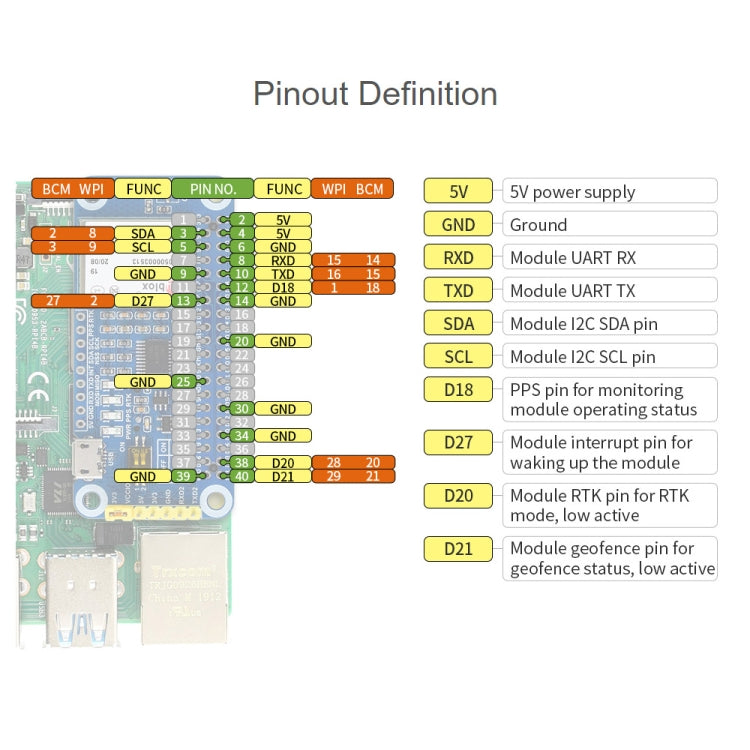

1. Encabezado de extensión de GPIO de Raspberry PI 40PIN estándar, admite tableros de la serie PI de Raspberry, Jetson Nano
2. Multi-band RTK con tiempos de convergencia rápida, precisión de nivel de centímetro, alta velocidad de actualización

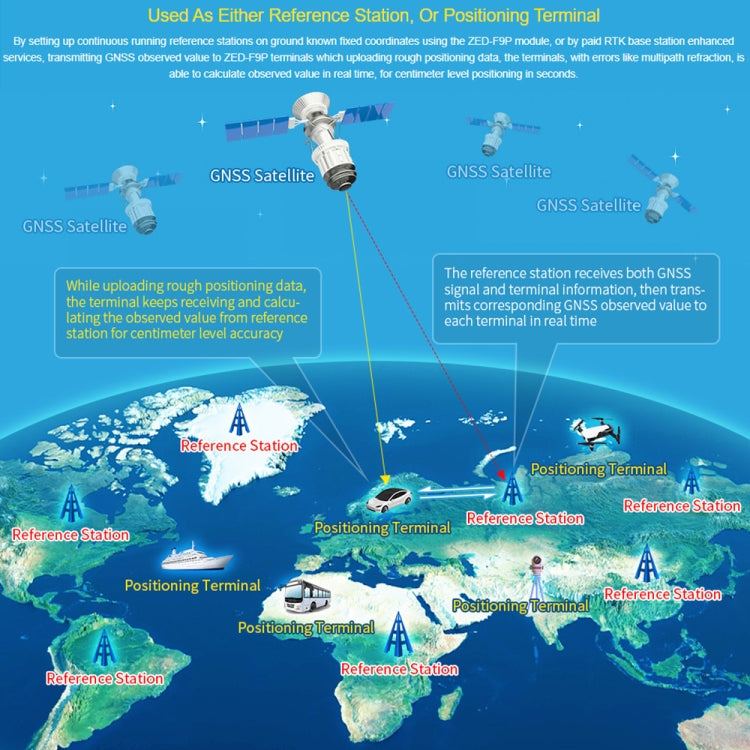

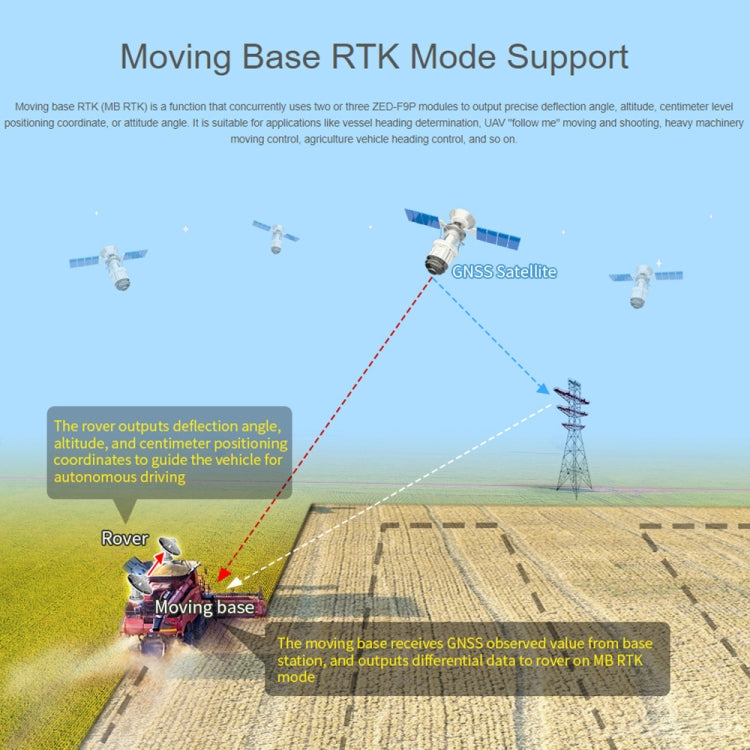

3. Admite el modo RTK de la base móvil, lo que permite la navegación precisa del terminal y la precisión de nivel de centímetro
4. Soporte al concurrente que recibe 4 constelaciones GNSS (GPS, BEIDOU, GALILEO y GLONASS), y aún conserva el bajo consumo de energía

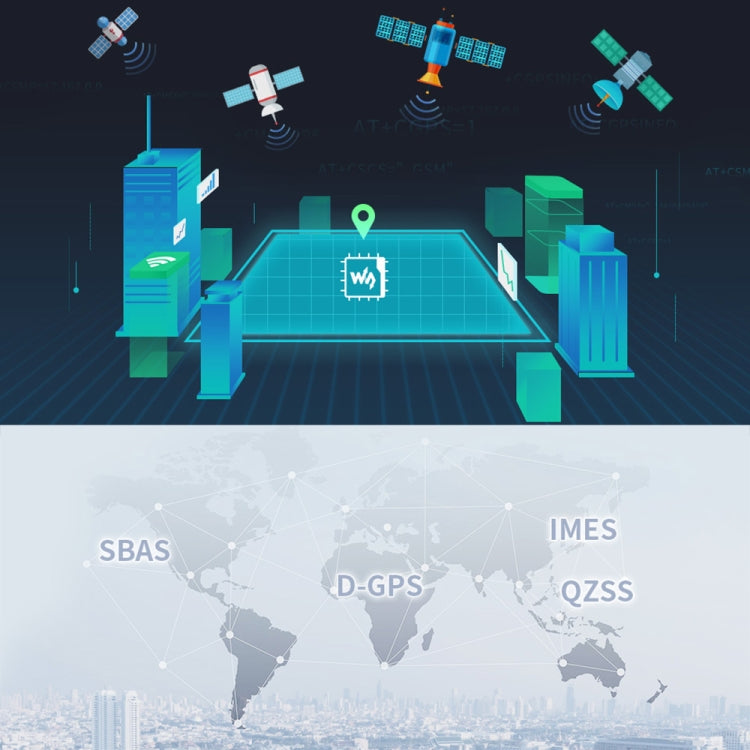

5. Soporte de SISTEMAS DE AUMENTO, incluyendo SBAS, QZSS, IMES, D-GPS, mejorando el rendimiento de posicionamiento de la ubicación del servicio
6. Apoyo A-GNSS (GNSS asistido), reduciendo el primer tiempo de posicionamiento cuando se enciende, mejorando la sensibilidad de adquisición

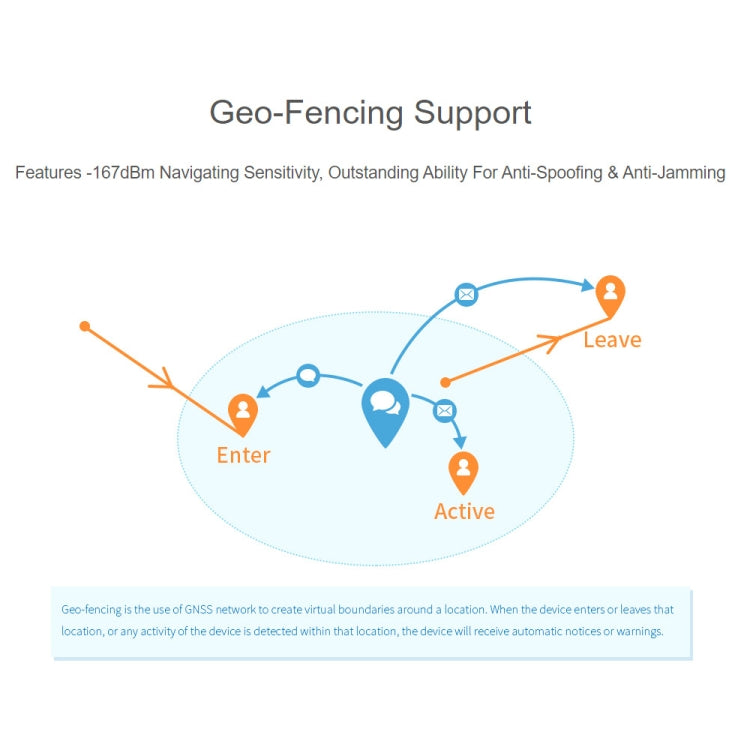

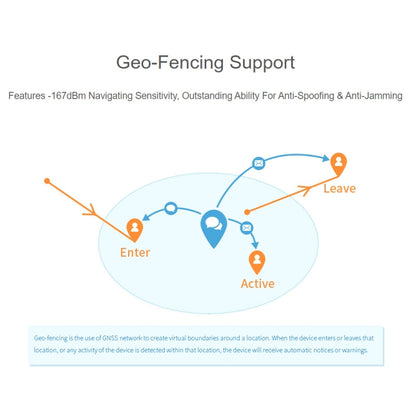

7. Características -167dBm Sensibilidad de navegación y capacidad sobresaliente para anti-Spoofing & Anti-Jamming, Soportes Geo-Fence

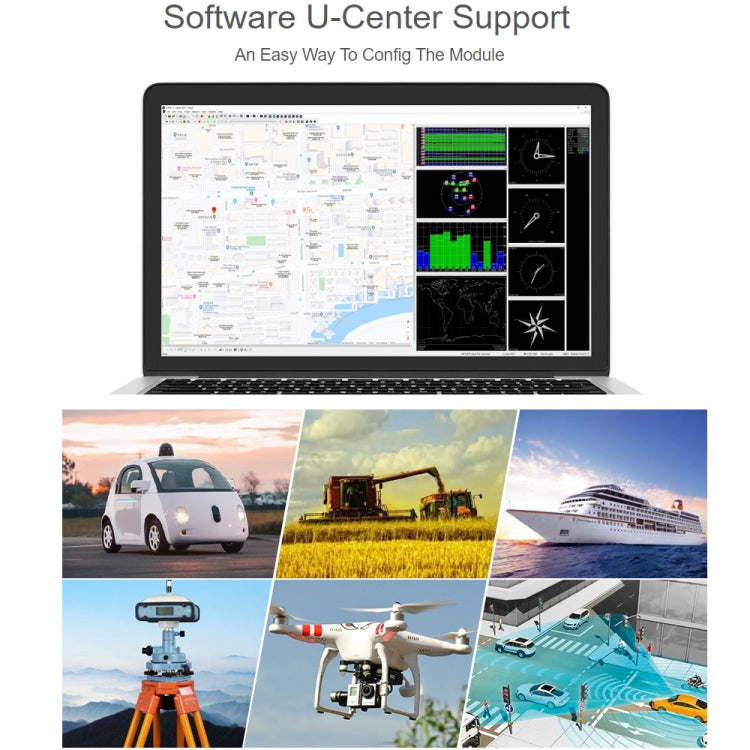

8. Soporte al centro de U, una forma fácil de configurar el módulo

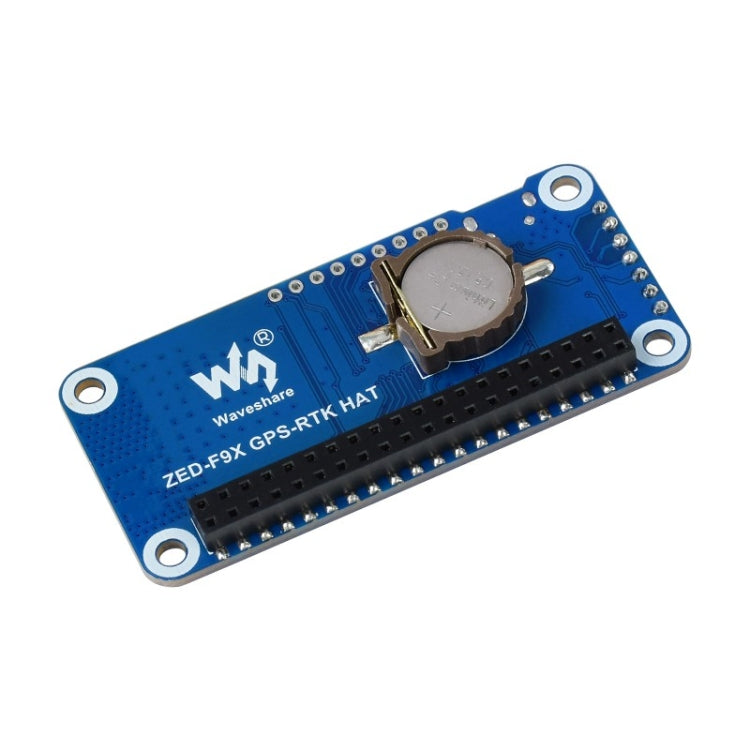

9. Soporte de batería a bordo, admite la célula recargable ML1220, para preservar la información de efemérides y los arranques calientes
10. LED 4X para indicar el estado de funcionamiento del módulo
11. Venga con recursos de desarrollo y manual (ejemplos para Raspberry Pi / Jetson Nano / Arduino / STM32)
especificación b>
1. ZED-F9P: Recepción concurrente, GPS
2. BANDA DE FRECUENCIA: plataforma U-BLOX F9, GPS L1C / A L2C, SBAS, QZSS, GLONASS L1OF L2OF, BEIDOU B1I B2I, GALILEO E1B / C E5B
3. Tarifa de actualización de navegación:
- PVT: 20Hz
- RTK: 25Hz
- RAW: 25Hz
4. Tiempo de convergencia RTK: Menos de 30s
5. Time a primera solución:
- Inicio frío: 29s.
- Hot Starts: 2s
- Inicio asistido: 2s
6. Precisión de posicionamiento:
- PVT: 1.5M CEP
- RTK (horizontal y vertical): 0.01m + 1ppm CEP
7. Sensibilidad:
- Seguimiento y navegadorv-167 dBm
- re-adquisitionv-160 dBm
- Inicio frío: -148 DBM
- Hot Starts: -157 DBM
8. Precisión de la velocidad: 0.05 m / s
9. Director de precisión 0.3 Grado
10. Precisión de PPS:
- RMS: 30NS
- 99%: 60NS
- Jamming: +/- 11ns
11. Frecuencia PPS: 0.25Hz ~ 10MHz (configurable)
12. Límites operacionales: aceleración (máx.): 4G
13. Altitude (max): 50000m
14. Velocidad (máx.): 500m / s
15. Interfaz de comunicación: USB, UART (4800 ~ 921600bps, 9600bps de forma predeterminada), I2C (MAX 400KHz), SPI (5MHz)
16. Protocolo: NMEA 0183 Versión 4.10, UBX, RTCM 3.3
17. Fuente de alimentación: 5V.
18. Corriente general: menos de 120 mA a 5V (Continuar modo)
19. Corriente del módulo: 130mA a 3V (estado de seguimiento)
20. Temperatura de funcionamiento: -40 grados C ~ 85 grados C

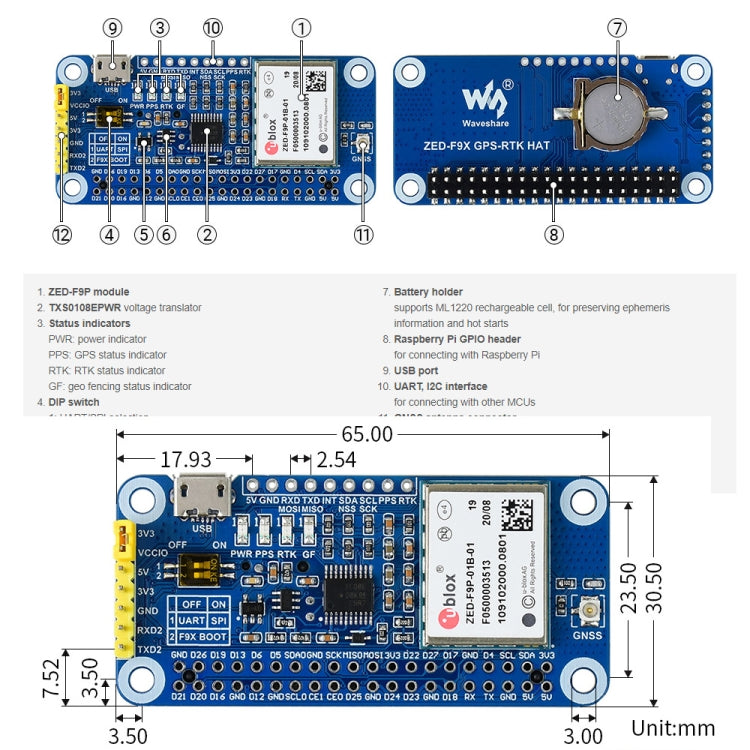

21. Dimensiones: 65mm x 30.5mm.

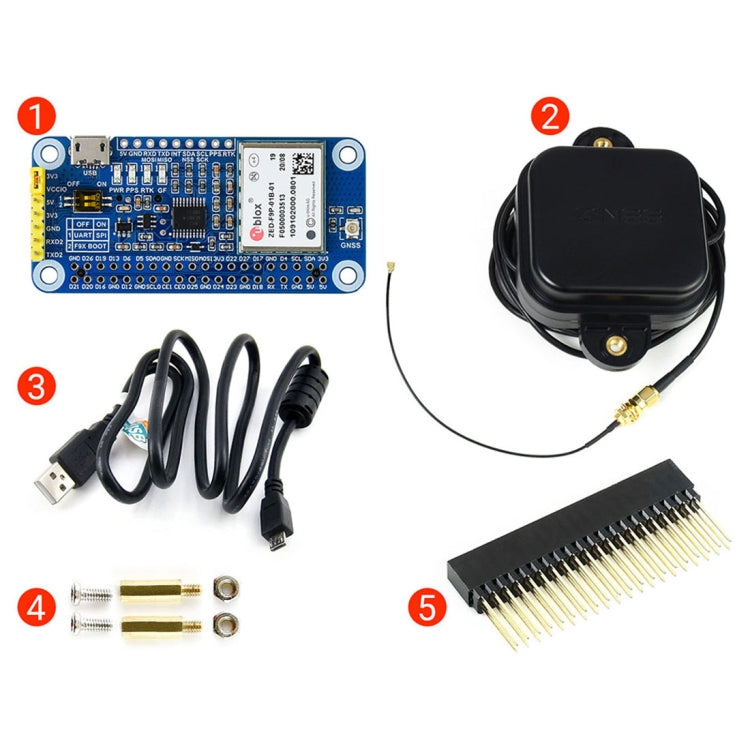

Lista de paquetes b>
1. ZED-F9P GPS-RTK HAT X 1
2. Antena de banda multicapa x 1
3. USB-A a Cable Micro-B x 1
4. Paquete de tornillos x 1
5. Cabezal hembra 2x20Pin x 1
Este es un sombrero preciso a nivel de centímetro Raspberry Pi GNSS basado en ZED-F9P. Proporciona características como RTK de múltiples bandas con tiempos de convergencia rápidos, tasa de alta actualización, soporte de modo RTK de base móvil, recepción concurrente de 4 sistemas GNSS, soporte de sistemas de posicionamiento de aumento, posicionamiento preciso y rápido con la deriva menor y una capacidad sobresaliente para la falsificación anti-falsificación. & Anti-Jamming.
Simplemente adjuntándolo en el PI, es bastante fácil habilitar la capacidad de GNSS para su PI de Raspberry.
1. Encabezado de extensión de GPIO de Raspberry PI 40PIN estándar, admite tableros de la serie PI de Raspberry, Jetson Nano
2. Multi-band RTK con tiempos de convergencia rápida, precisión de nivel de centímetro, alta velocidad de actualización
3. Admite el modo RTK de la base móvil, lo que permite la navegación precisa del terminal y la precisión de nivel de centímetro
4. Soporte al concurrente que recibe 4 constelaciones GNSS (GPS, BEIDOU, GALILEO y GLONASS), y aún conserva el bajo consumo de energía
5. Soporte de SISTEMAS DE AUMENTO, incluyendo SBAS, QZSS, IMES, D-GPS, mejorando el rendimiento de posicionamiento de la ubicación del servicio
6. Apoyo A-GNSS (GNSS asistido), reduciendo el primer tiempo de posicionamiento cuando se enciende, mejorando la sensibilidad de adquisición
7. Características -167dBm Sensibilidad de navegación y capacidad sobresaliente para anti-Spoofing & Anti-Jamming, Soportes Geo-Fence
8. Soporte al centro de U, una forma fácil de configurar el módulo
9. Soporte de batería a bordo, admite la célula recargable ML1220, para preservar la información de efemérides y los arranques calientes
10. LED 4X para indicar el estado de funcionamiento del módulo
11. Venga con recursos de desarrollo y manual (ejemplos para Raspberry Pi / Jetson Nano / Arduino / STM32)
especificación b>
1. ZED-F9P: Recepción concurrente, GPS
2. BANDA DE FRECUENCIA: plataforma U-BLOX F9, GPS L1C / A L2C, SBAS, QZSS, GLONASS L1OF L2OF, BEIDOU B1I B2I, GALILEO E1B / C E5B
3. Tarifa de actualización de navegación:
- PVT: 20Hz
- RTK: 25Hz
- RAW: 25Hz
4. Tiempo de convergencia RTK: Menos de 30s
5. Time a primera solución:
- Inicio frío: 29s.
- Hot Starts: 2s
- Inicio asistido: 2s
6. Precisión de posicionamiento:
- PVT: 1.5M CEP
- RTK (horizontal y vertical): 0.01m + 1ppm CEP
7. Sensibilidad:
- Seguimiento y navegadorv-167 dBm
- re-adquisitionv-160 dBm
- Inicio frío: -148 DBM
- Hot Starts: -157 DBM
8. Precisión de la velocidad: 0.05 m / s
9. Director de precisión 0.3 Grado
10. Precisión de PPS:
- RMS: 30NS
- 99%: 60NS
- Jamming: +/- 11ns
11. Frecuencia PPS: 0.25Hz ~ 10MHz (configurable)
12. Límites operacionales: aceleración (máx.): 4G
13. Altitude (max): 50000m
14. Velocidad (máx.): 500m / s
15. Interfaz de comunicación: USB, UART (4800 ~ 921600bps, 9600bps de forma predeterminada), I2C (MAX 400KHz), SPI (5MHz)
16. Protocolo: NMEA 0183 Versión 4.10, UBX, RTCM 3.3
17. Fuente de alimentación: 5V.
18. Corriente general: menos de 120 mA a 5V (Continuar modo)
19. Corriente del módulo: 130mA a 3V (estado de seguimiento)
20. Temperatura de funcionamiento: -40 grados C ~ 85 grados C
21. Dimensiones: 65mm x 30.5mm.
Lista de paquetes b>
1. ZED-F9P GPS-RTK HAT X 1
2. Antena de banda multicapa x 1
3. USB-A a Cable Micro-B x 1
4. Paquete de tornillos x 1
5. Cabezal hembra 2x20Pin x 1
